一 、设计依据:
1、图号:
2、GB50017-2003《钢结构桥梁模板设计规范》、GB50011-2001《建筑抗震设计规范》
3、《JTJ041-2000公路桥涵桥梁模板施工技术规范》。
4、《路桥施工计算手册》。
5、《桥梁模板材料力学》, 《桥梁模板工程力学》等其它相关规范手册。
二、桥梁模板配备
1、桥梁模板配置表如下
|
序号 |
名称 |
数量（套） |
总重量（吨） |
桥梁模板平面方 |
kg/m2 |
备注 |
|
1 |
1.2m*2m墩柱桥梁模板 |
9 |
6.759 |
7.54 |
99.6 |
以18米计 |
|
2 |
1.2m*1m墩柱桥梁模板 |
3 |
1.281 |
3.77 |
113.3 |
以3米计 |
|
2 |
K9+287跨河桥桩系梁桥梁模板 |
1 |
4.65 |
42.336 |
109.8 |
四柱三系 |
|
3 |
K9+287跨河桥盖梁桥梁模板 |
1 |
10.485 |
101.1 |
103.7 |
四个半柱 |
|
合计 |
|
|
23.175 |
|
|
|

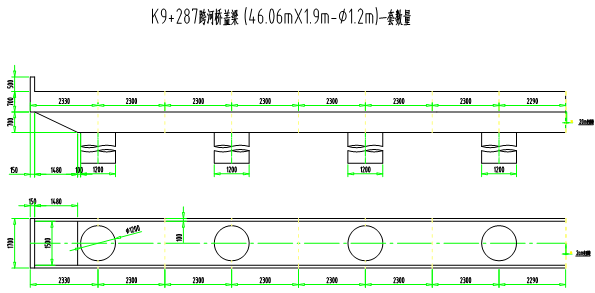

2、盖梁桥梁模板如下图
3、盖梁桥梁模板设计参数
抗震调整系数γRE: 0.75
热轧普通槽钢: [40b
钢材牌号: Q235
钢材强度折减系数: 1.00
腹板厚度: tw = 12.50 cm
毛截面面积: A = 83.07cm2
截面惯性矩: Ix = 18644.40cm4
半截面面积矩: Sx = 564.40cm3
回转半径: ix = 15.00cm
iy = 2.78cmh
截面模量: Wx = 932.20cm3
Wymin = 82.60cm3
截面模量折减系数: 0.95
净截面模量: Wnx = 885.59cm3
Wnymin = 78.47cm3
受压翼缘自由长度: l1 = 2.00m
截面塑性发展系数: γx = 1.05 、γy = 1.20
结构验算说明
在盖梁的施工过程中盖梁支撑体系采用在墩身横穿钢棒，然后在钢棒上利用[40b槽钢支设桥梁模板进行施工。
单个盖梁计算荷载的砼重量
G1=（18.42-1.48×1.4×2）×26.4=376.89KN
单个盖梁内的钢筋重量为
G2=68.5KN
桥梁模板重量为
G3=24.9KN
本计算考虑在砼施工时的振捣冲击系数为1.1
故，计算均布荷载为
q=(759.5+75.1+24.9)×1.1/11.2=84.42 KN/m
对结构受力进行分析计算：
结构受力图如图（一）
三、最大砼侧压力计算
F1=0.22γct0β1β2V1/2=0.22×26.4×8×1.2×1.15×21/2=88.4KN/m2
混凝土的初凝时间t0为8h，浇注速度V为2m/h，混凝土的比重取26.4KN/m3。因是一次浇筑，每次按1.4米计算，截面积27.63m2
F2=γCh=26.4×1.4=36.96KN/㎡
两者比较取侧压力为88.4 KN/m2。其他动载为施工荷载，按照常规取5。
F=36.96×1.2+5×1.4=51.35KN/㎡

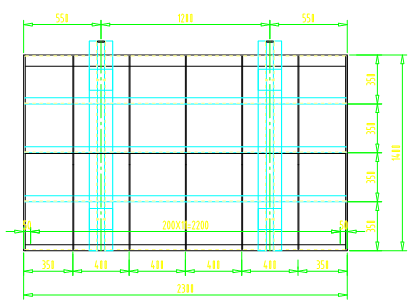

盖梁侧模设计图
四、 侧桥梁模板验算
1、面板验算 ：
因面板横肋[8#为通长，而纵肋为δ6mm钢板在纵肋处断开焊接，主要起到将纵肋联接成为整体受力的作用，考虑纵肋为主受力结构，不再考虑横肋的受力。面板纵肋长宽比大于3，受力结构按照单向板考虑。截取10mm宽面板按简支梁进行验算。
A:截面特性计算
B:面板强度和挠度验算
两纵肋最大净距取最大的40cm计算
 ，满足要求。
2、 拉杆柱验算
拉杆柱验算分为两部分，第一部分是受力结构分析，第二部分是拉杆柱验算。
(1)拉杆柱受力结构分析:
拉杆柱上按照间距1.6m设置了拉杆，抵抗来自墩柱桥梁模板传递过来的侧压力。根据结构图示，是两点支撑多点集中力模式，为计算方便，均按照标准模式简化如下：
  ，满足要求。
  ，满足要求。
(2)拉杆计算
拉杆按照最大间距桥梁模板受力作用的一半进行计算,拉杆采用直径为22mm的圆钢制作。
拉杆拉力 ,满足要求。www.zbtaixing.com |
